高壓膠管

鋼絲纏繞鉆探膠管

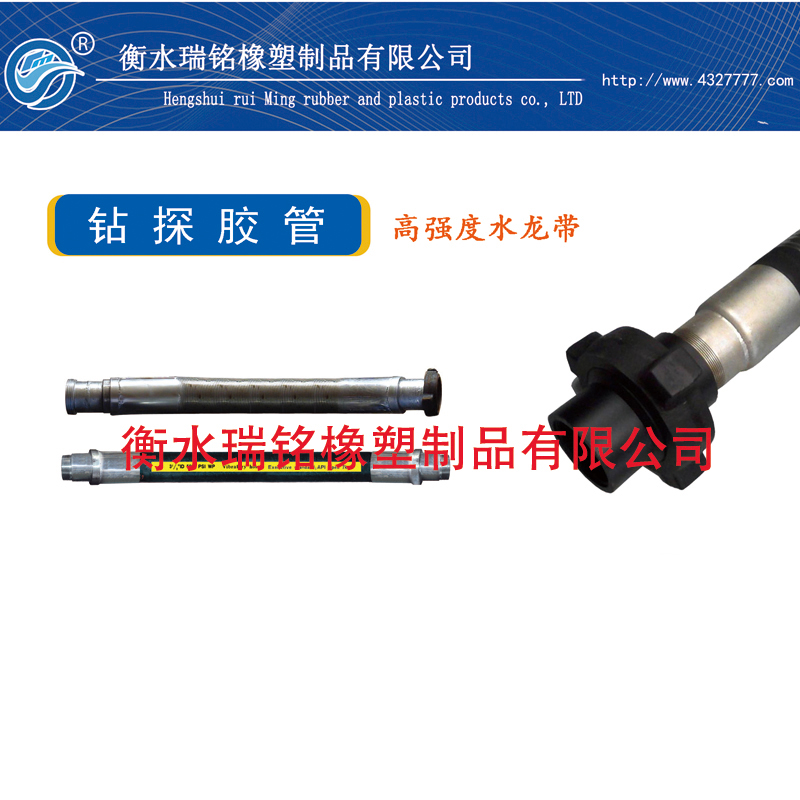

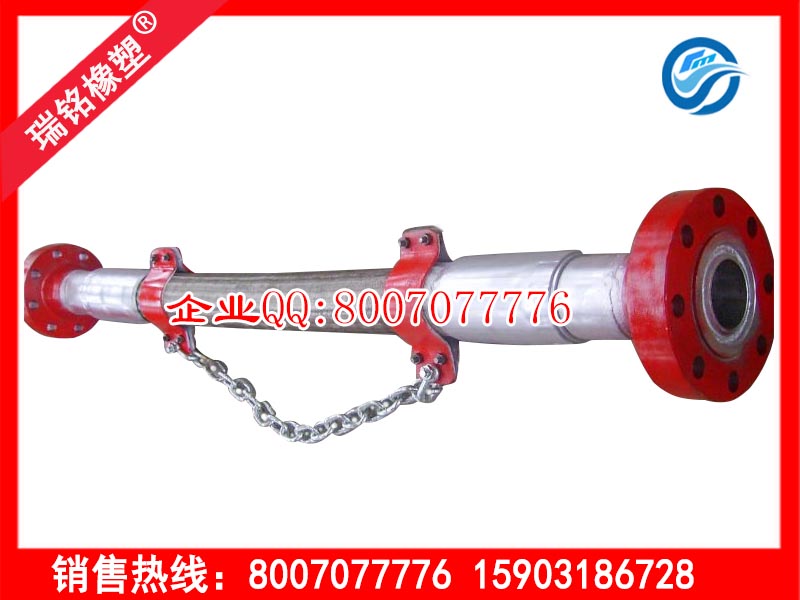

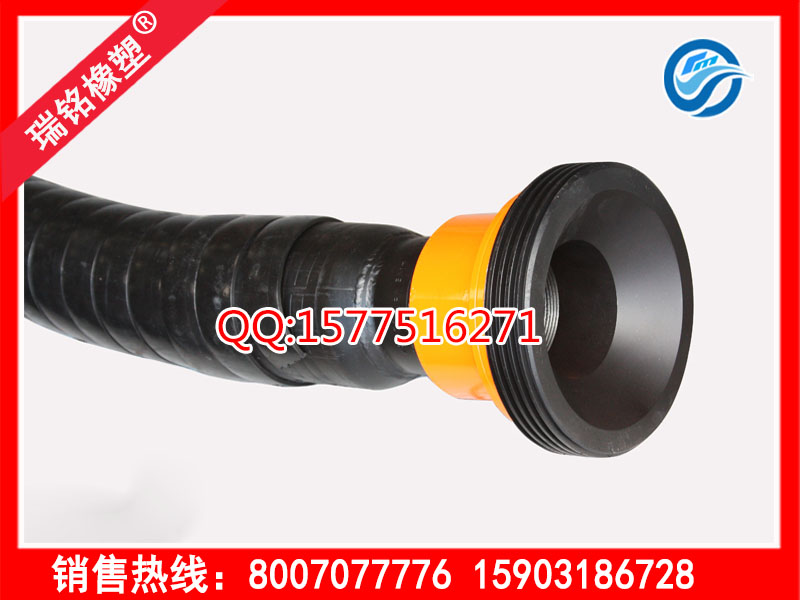

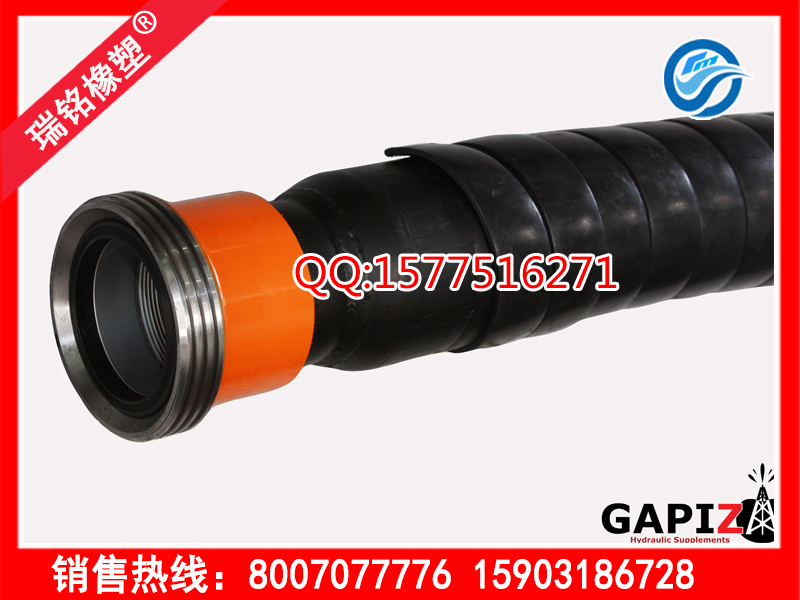

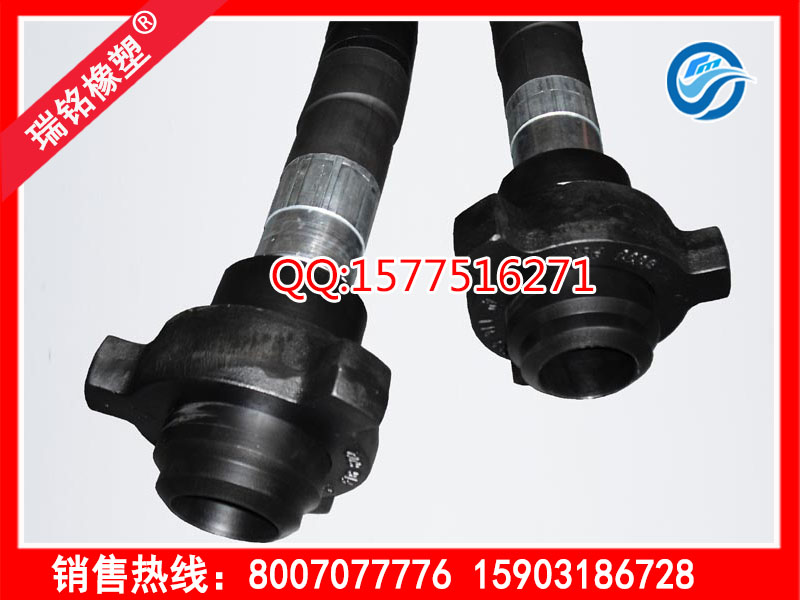

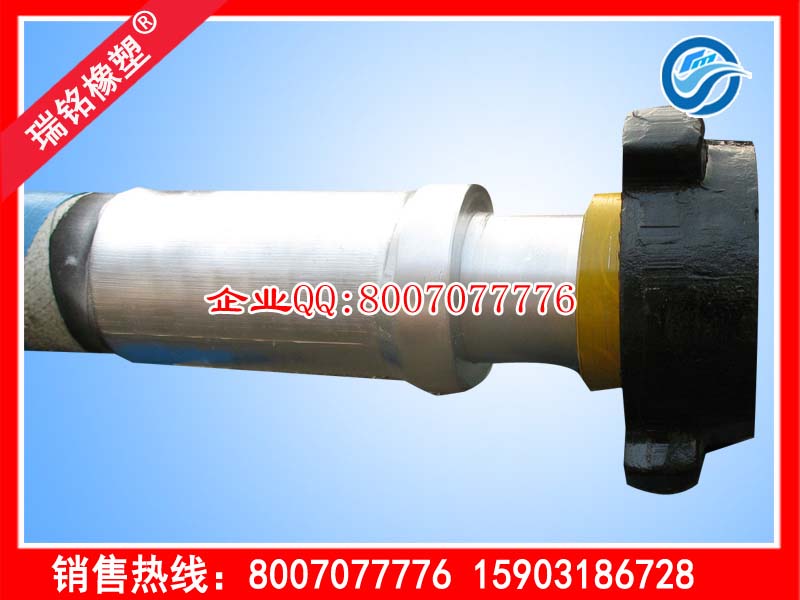

鋼絲纏繞鉆探膠管

結構：由內膠層、內膠保護層、中膠層、鋼絲纏繞層和外膠層組成。

軟管內襯層應由耐油、耐水橡膠構成。

軟管增強層應由紡織物和鋼絲（繩）材料構成。

軟管外覆層應由耐油、耐磨和耐天候老化的橡膠構成，表面沿其長度方向應有一條彩色帶，以便與軟管的使用安裝。

特點：耐高壓、耐磨損、耐油浸、耐腐蝕

用途：可用于油井固井、修井及石油勘探、小型鉆井和水利采煤、輸送泥漿及常溫水等流體

執行標準：API Spec 7k ISO14693 GB/T24145

規格內徑×層數 Size ID×Layer NO.	內徑 Inside Diameter mm	公差 Tolerance mm	鋼絲層直徑 Reinforcement Diameter mm		外徑 Outside Pressure Mpa	公差 Tolerance mm	工作壓力 Working Pressure Mpa	試驗壓力 Proof Pressure Mpa	爆破壓力 Burst Pressure Mpa	最小彎曲半徑 Min.Bend Radius mm	參考重量 Weight Kg/m
規格內徑×層數 Size ID×Layer NO.	內徑 Inside Diameter mm	公差 Tolerance mm	尺寸 Size	公差 Tolerance	外徑 Outside Pressure Mpa	公差 Tolerance mm	工作壓力 Working Pressure Mpa	試驗壓力 Proof Pressure Mpa	爆破壓力 Burst Pressure Mpa	最小彎曲半徑 Min.Bend Radius mm	參考重量 Weight Kg/m
51×4SP	51	1.0	63	1.0	69	1.5	35	70	140	660	5.70
64×4SP	64	1.2	77	1.0	84	1.5	35	70	140	990	5.78
76×4SP	76	1.4	101	1.5	107	2	35	70	140	1200	16.50
89×4SP	89	1.4	114	1.5	120	2	35	70	140	1300	19.65
102×4SP	102	1.5	132	1.5	135	2	35	70	140	1400	20.35
51×6SP	51	1.0	66	1.0	71.9	1.5	70	140	210	860	6.73
64×6SP	64	1.2	81	1.0	85	1.5	70	140	210	1200	8.02
76×6SP	76	1.4	109	1.5	115.5	2	70	140	210	1300	23.0
89×6SP	89	1.4	122	1.5	128.6	2	70	140	210	1400	28.0
102×6SP	102	1.5	135	1.5	142.3	2	70	140	210	1600	30.0

執行標準：API Spec 7k ISO14693 GB/T24145

規格內徑×層數 Size ID×Layer NO.	內徑 Inside Diameter mm	公差 Tolerance mm	鋼絲層直徑 Reinforcement Diameter mm		外徑 Outside Pressure Mpa	公差 Tolerance mm	工作壓力 Working Pressure Mpa	試驗壓力 Proof Pressure Mpa	爆破壓力 Burst Pressure Mpa	最小彎曲半徑 Min.Bend Radius mm	參考重量 Weight Kg/m
規格內徑×層數 Size ID×Layer NO.	內徑 Inside Diameter mm	公差 Tolerance mm	尺寸 Size	公差 Tolerance	外徑 Outside Pressure Mpa	公差 Tolerance mm	工作壓力 Working Pressure Mpa	試驗壓力 Proof Pressure Mpa	爆破壓力 Burst Pressure Mpa	最小彎曲半徑 Min.Bend Radius mm	參考重量 Weight Kg/m
51×4SP	51	1.0	63	1.0	69	1.5	35	70	140	660	5.70
64×4SP	64	1.2	77	1.0	84	1.5	35	70	140	990	5.78
76×4SP	76	1.4	101	1.5	107	2	35	70	140	1200	16.50
89×4SP	89	1.4	114	1.5	120	2	35	70	140	1300	19.65
102×4SP	102	1.5	132	1.5	135	2	35	70	140	1400	20.35
51×6SP	51	1.0	66	1.0	71.9	1.5	70	140	210	860	6.73
64×6SP	64	1.2	81	1.0	85	1.5	70	140	210	1200	8.02
76×6SP	76	1.4	109	1.5	115.5	2	70	140	210	1300	23.0
89×6SP	89	1.4	122	1.5	128.6	2	70	140	210	1400	28.0
102×6SP	102	1.5	135	1.5	142.3	2	70	140	210	1600	30.0

執行標準：API Spec 7k ISO14693 GB/T24145

規格內徑×層數 Size ID×Layer NO.	內徑 Inside Diameter mm	公差 Tolerance mm	鋼絲層直徑 Reinforcement Diameter mm		外徑 Outside Pressure Mpa	公差 Tolerance mm	工作壓力 Working Pressure Mpa	試驗壓力 Proof Pressure Mpa	爆破壓力 Burst Pressure Mpa	最小彎曲半徑 Min.Bend Radius mm	參考重量 Weight Kg/m
規格內徑×層數 Size ID×Layer NO.	內徑 Inside Diameter mm	公差 Tolerance mm	尺寸 Size	公差 Tolerance	外徑 Outside Pressure Mpa	公差 Tolerance mm	工作壓力 Working Pressure Mpa	試驗壓力 Proof Pressure Mpa	爆破壓力 Burst Pressure Mpa	最小彎曲半徑 Min.Bend Radius mm	參考重量 Weight Kg/m
51×4SP	51	1.0	63	1.0	69	1.5	35	70	140	660	5.70
64×4SP	64	1.2	77	1.0	84	1.5	35	70	140	990	5.78
76×4SP	76	1.4	101	1.5	107	2	35	70	140	1200	16.50
89×4SP	89	1.4	114	1.5	120	2	35	70	140	1300	19.65
102×4SP	102	1.5	132	1.5	135	2	35	70	140	1400	20.35
51×6SP	51	1.0	66	1.0	71.9	1.5	70	140	210	860	6.73
64×6SP	64	1.2	81	1.0	85	1.5	70	140	210	1200	8.02
76×6SP	76	1.4	109	1.5	115.5	2	70	140	210	1300	23.0
89×6SP	89	1.4	122	1.5	128.6	2	70	140	210	1400	28.0
102×6SP	102	1.5	135	1.5	142.3	2	70	140	210	1600	30.0
