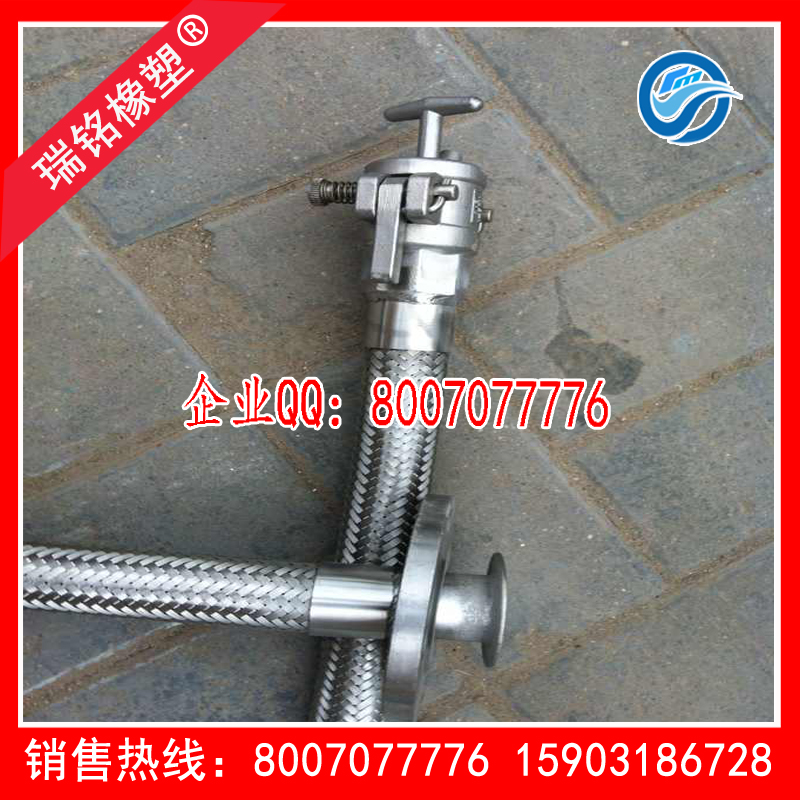

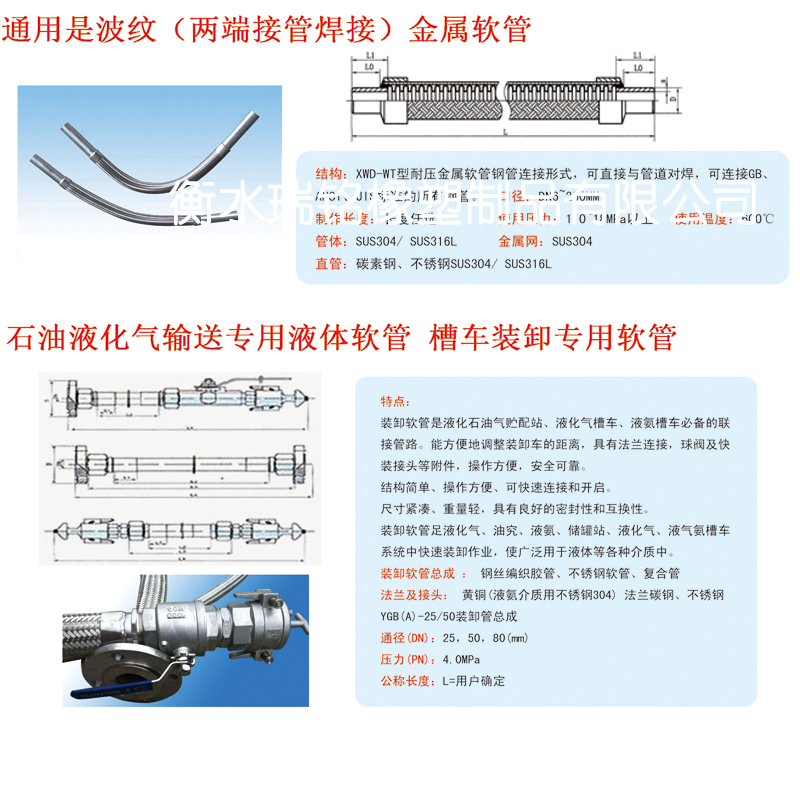

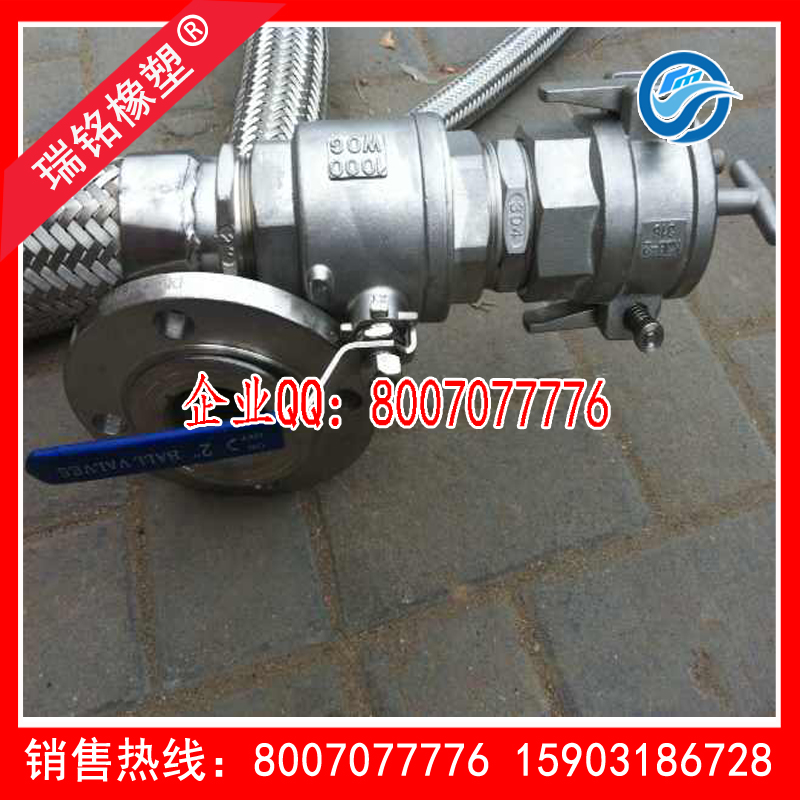

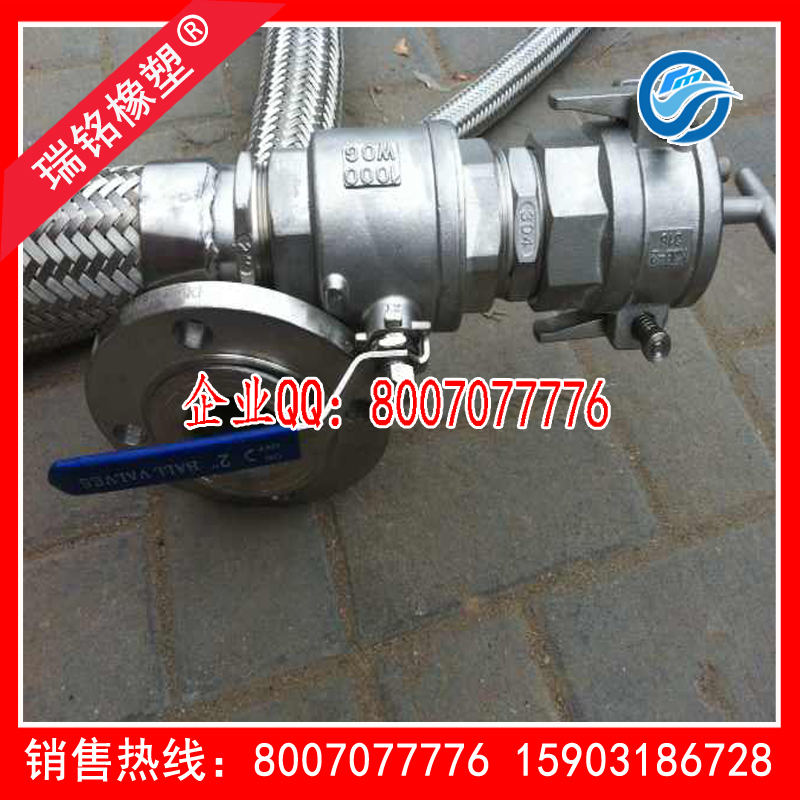

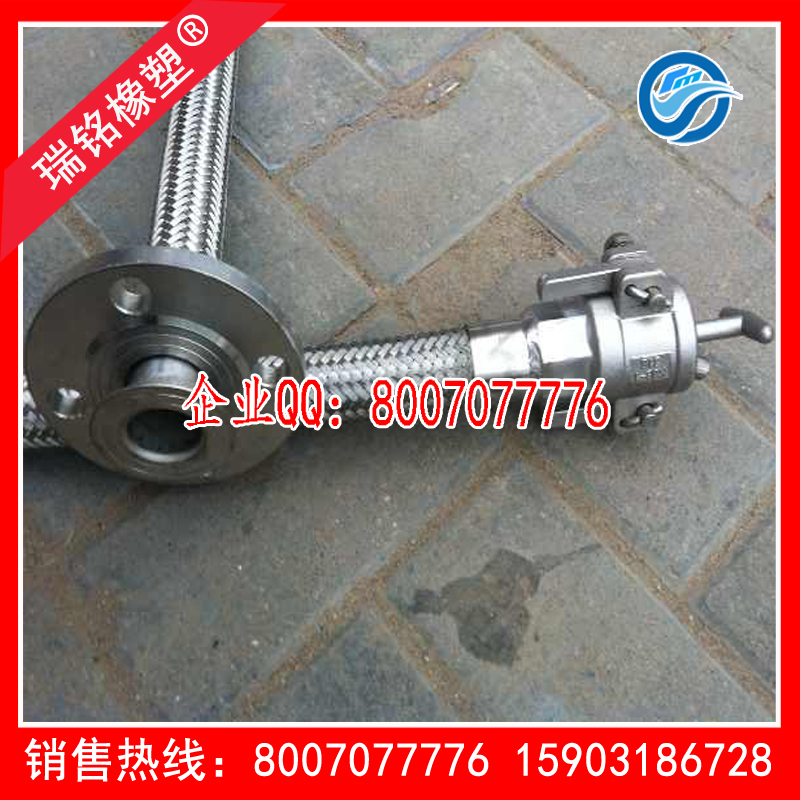

石油液化氣輸送專用液體軟管 槽車裝卸專用軟管
一、特點：裝卸軟管是液化石油氣貯配站、液化氣槽車、液氨槽車必備的聯接管路。能方便地調整裝卸車的距離，具有法蘭連接，球閥及快裝接頭等附件，操作方便，安全可靠。結構簡單、操作方便、可快速連接和開啟。尺寸緊湊、重量輕，具有良好的密封性和互換性。裝卸軟管足液化氣、油究、液氨、儲罐站、液化氣、液氣氨槽車系統中快速裝卸作業，使廣泛用于液體等各種介質中
二、裝卸軟管總成：鋼絲編織膠管、不銹鋼軟管、復合管
三、法蘭及接頭：黃銅(液氨介質用不銹鋼304) 法蘭碳鋼、不銹鋼YGB(A)-25/50
裝卸管總成通徑(DN)：25，50，80(mm)
四、石油液化氣輸送專用液體軟管壓力(PN)：4.0MPa
五、公稱長度：L=用戶確定
| 外型尺寸和連接尺寸 | 性能規范 | ||||||
| PN | 型號 | D | L | H | d | 公稱壓力PN | 4.0 |
| 2.5MPa | XWD-HGB(陽) | Z1" | 76 | 96 | φ38 | 殼體試驗壓力PT | 3.75 |
| Z2" | 106 | 110 | φ65 | 密封試驗壓力PN | 2.75 | ||
| XWD-HGB(陰) | Z1" | 76 | 125 | φ38 | 適用介質 | 液化氣、液氨、丙烷 | |
| Z2" | 106 | 150 | φ65 | 適用溫度 |
-40∽+80℃ |
||
| 外型尺寸和連接尺寸 | 性能規范 | ||||||
| PN | 型號 | D | L | H | d | 公稱壓力PN | 4.0 |
| 2.5MPa | XWD-HGB(陽) | Z1" | 76 | 96 | φ38 | 殼體試驗壓力PT | 3.75 |
| Z2" | 106 | 110 | φ65 | 密封試驗壓力PN | 2.75 | ||
| XWD-HGB(陰) | Z1" | 76 | 125 | φ38 | 適用介質 | 液化氣、液氨、丙烷 | |
| Z2" | 106 | 150 | φ65 | 適用溫度 | -40∽+80℃ | ||
